Temp.range: | -70℃ | +150℃ | Luftfeuchtigkeit: | 2.0%RH-98%RH |
---|---|---|---|
Innenmaterial: | SUS304 | Außenmaterial: | Kühle Walzstahlplatte des Rostbeweises mit Oberflächenbeschichtung |
Kühlbetrieb: | Wassergekühlt | Umgebender Temp: | +5℃ | +35℃ |
Markieren: | Temperatur- und Feuchtigkeitskammer,Temperatur-Prüfschrank |

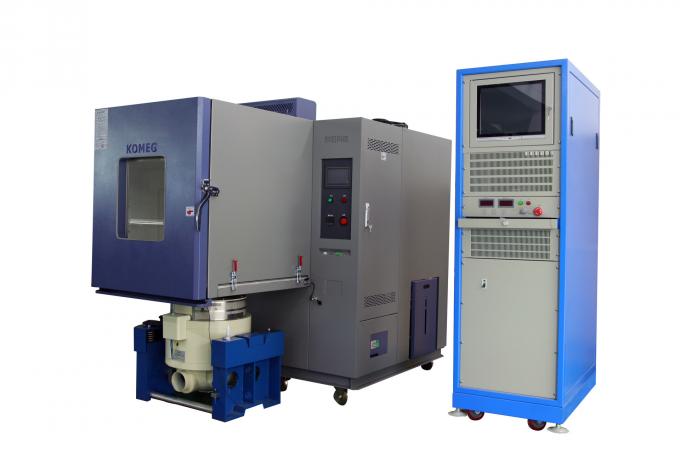

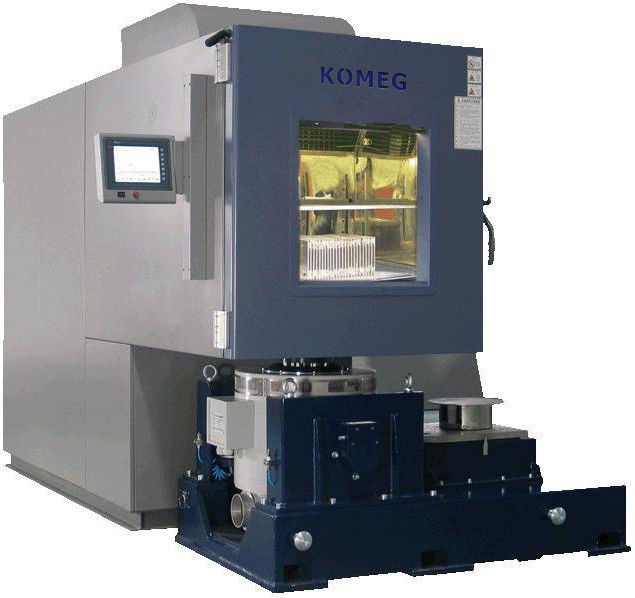

KMVH-800S Edelstahl-Feuchtekammer und Vibration Drei integriert
Testing Chamber Labs
Produktübersicht
Kann eine Vielzahl komplizierter natürlicher Umgebungen genau simulieren und eignet sich für
Zuverlässigkeitstest in industriellen Produkten. Erfüllen Sie die Anforderungen der Umgebung GB5170.2.3.5.6-95
Prüfgeräte und Prüfverfahren für die grundlegenden Parameter elektrischer und elektronischer Produkte unter
Der Zustand von Feuchtigkeit, niedrigen Temperaturen, hohen Temperaturen und konstanter Hitze.
Produktanwendung
Anwendbar für Umweltverträglichkeit und Zuverlässigkeitstest in industriellen Einheiten wie Elektronik und Elektrik
Geräte, Batterien, Kunststoffe, Lebensmittel, Papierprodukte, Fahrzeuge, Metall, Chemie, Baumaterial, Forschung
Institution, Inspektions- und Quarantänebüro, Universität usw
Produktmerkmale
● Kombinierte Laborkonstruktion und Kälteanlage insgesamt, kompakt und schön, einfach
Operation.
● Kühlkompressor, LCD-Touchscreen und Hauptteile sind importiert, mit RS232 ausgestattet
Kommunikationsinterface.
● Gute mechanische Übertragung und Anpassung an verschiedene Vibrationsarten.
Produktspezifikationen
1.1 Temperaturbereich | -50 ~ +130 | ||
1.2 Temperaturabweichung | ± 2,0 | ||
1.3 Temperaturschwankung | ± 0,5 ± | ||
1.4 Einheitlichkeit der Temperatur | ± 2,0 | ||
50 mm ≦ SENSOR-Anbringpunkt (Abstand von der Innenseite der Wandgröße 1/10) ≦ 500 mm | |||
1.5 Aufheizzeit | Von -50 + bis + 130 ℃ innerhalb von 70 Minuten (ohne Last) | ||
1.5 Abkühlzeit | Von + 20 ℃ bis -50 ℃ innerhalb von 70 Minuten (ohne Last) | ||
2 Feuchtigkeit | |||
2.1 Feuchtigkeitsbereich | 20% rF ~ 98% rF | ||
2.2 Kontrollbereich | |||
2.3 Feuchtigkeitsschwankungen | ± 2,5 % RH | ||
3.4 Gleichmäßigkeit der Luftfeuchtigkeit | 3,0 % RH | ||
3.5 Feuchteabweichung | ± 3,0 ≤ RH | ||
Ⅴ . Kammerstruktur | |||
1. Kammerdimension | Innenvolumen: B 1000 × H 850 × T 1000 mm Außengröße: ca. B 1550 × H (ausstehend) × D 3000 mm (Ohne den hervorstehenden Teil) | ||
1) Isolationskammergehäuse | ※ Wandmaterial: hochwertiger Kohlenstoffstahl mit statischem Farbspray ※ Innenwandmaterial: Edelstahlplatte SUS304 # matt ※ Isolationsmaterialien: Isolierschicht aus Polyurethan-Hartschaum + Glasfaser. | ||
3. Heizung | Elektrische Heizelemente aus Nickel-Chrom-Legierungsdraht | ||
4. Luftbefeuchter | Befeuchtungsbecken vom Typ Back | ||
5. Luftzirkulationssystem | ein. Spezielle Edelstahl-Längsachse des Motors, 1 Stück b. SIROCCO FAN c. Einstellbarer Luftauslass für den Verschluss | ||
6.Tür | Heizdraht wurde an den Türrahmen installiert, um Kondensation bei niedrigen Temperaturen zu verhindern. Einzelne Tür, Fenster, offen gelassen, legte die Hand nach rechts
| ||
7. Sonstiges Zubehör | A. Temperatursensor: hochpräzise DIN A-Klasse, trockene Kugel SUS # 304 PT 100Ω 1 Stück nasse Birne SUS # 304 PT 100Ω 1 Stück B. Standardtestvlies 5 Stück | ||
8. Wassertank | A. Eingebauter Wassertank aus Edelstahl 1 Stück B. Automatische Wasserpumpe 1 ea (automatisch das Wasser im unteren Wassertank dem oberen zugeführt) C. Wasserrückgewinnungseinheit und Filtrationsbehandlung | ||
9.Kabelanschluss | Φ50mm * 1, auf der linken Seite, mit Gummistopfen und Kunststoffabdeckung | ||
10. Probenhalter | Zwei Schichten Edelstahlprobenhalter. | ||
11 .Leistungsverteilungsschaltschrank | Gesamtleistungsschalter, Übertemperaturschutz. | ||
12. Wasserversorgungssystem | Pumpen Sie die Wasserversorgung automatisch | ||
Ⅵ . Klimaanlage | |||
| Importierter hermetischer Kompressor | ||
| Nichtfluor umweltfreundliches Kältemittel, R404A, R23 | ||
| Automatische Wärmeableitungslamellen mit hohem Wirkungsgrad und Kühlmotor (luftgekühlt) | ||
| Mehrstufige automatische Ladekapazitätsanpassung der Lamellenart. Kein Frost bei Langzeiteinsatz bei niedrigen Temperaturen und Feuchtigkeit | ||
| Hochpräzise Expansionsventile, Ölabscheider, Trockenmittel usw. werden mit international bekannten Marken importiert | ||
| Passt die Energieverbrauchssteuerung des Kühlsystems automatisch an | ||
| ※ Stickstoffschweißen, zweistufige Drehschieber-Vakuumpumpe, sorgt dafür, dass das interne Kühlsystem sauber und zuverlässig ist. ※ Wasserschale am Boden des Verdichters, um sicherzustellen, dass das Kondensatwasser durch das Rohr an der Rückseite der Kammer frei abfließen kann. | ||
Ⅶ . Kontrollsystem | |||
1. Sensor | Hochpräzise DIN A-Klasse, trockene Kugel φ4,8 mm SUS # 304 PT 100Ω. | ||
2. Controller | LCD-Touchscreen-Controller der Marke KM-5166 von KOMEG mit Einstellung der PID-Parameter | ||
3. Anzeige | Temperatur- und Luftfeuchtigkeitseinstellungen (SV) Der tatsächliche (PV) Wert kann direkt angezeigt werden. Die Ausführung des Programms kann Zahlen, Absätze, verbleibende Zeit und Zyklen, Laufzeitanzeige, Programmbearbeitung und grafische Kurvenanzeige Feste oder Programmstatusanzeige, Auflösung: 800 * 480, 7-Zoll-TFT-Bildschirm. Sprachen: Russisch, Englisch und Chinesisch | ||
4. Auflösung | Temperatur: + 0,01 l; Luftfeuchtigkeit: + 0,1%; Zeit: 1min | ||
5. Einstellbereich | Die Temperatur kann basierend auf der Arbeitstemperatur des Geräts eingestellt werden (obere Grenze + 5 ℃, untere Grenze -5 ℃) | ||
6. Laufmodus | Programmierbarer Lauf-, Konstantlauf- und Buchungsstart | ||
7. Einstellmodus | Touch-Modus-Eingabe | ||
8. Kommunikationsschnittstelle | Datenerfassung bei Anschluss an einen Computer Kann als Überwachungs- und Fernsteuerungssystem verwendet werden, Synchronisationssteuerung für mehrere Maschinen verfügbar. | ||
9. U-Disk Speicherkarte | 1G-8G verfügbar | ||
10. Datenerhebung | RAM mit Batterieschutzeinstellungen, Daten können gespeichert werden, der maximale Speicher für historische Daten beträgt 90 Tage (bei einer Abtastzeit von 1 Minute) | ||
11. Schalten Sie den Speicher aus | Der Stromwiederherstellungsmodus kann als Warmstart, Kaltstart und Stopp eingestellt werden. | ||
12. Voreinstellungsfunktion | Die Startzeit kann frei eingestellt werden und die Maschine läuft beim Einschalten automatisch ab | ||
13. Softwareumgebung | Windows 2000, Win 7, Win 8 oder Windows XP | ||
14. Netzwerkverbindung | Kann an Ethernet angeschlossen werden, Fernsteuerungsfunktion, Datenerfassung, kann gleichzeitig mehrere Maschinen steuern. | ||
15. Datum und Uhrzeit | Störungsalarm und verursacht Eingabeaufforderungen für die Handhabung, Spannungsschutz, Temperaturuntergrenze für die untere Temperaturgrenze, Timerfunktion (automatischer Start und automatischer Stopp), Selbstdiagnosefunktion. | ||
Ⅷ . Elektrische Steuerung | |||
1. Energieverteilung Schaltschrank | ※ Lüfter ※ Telefonzentrale ※ Probenterminal Physical Physikalische RS-485-Schnittstelle (beim Kauf einer zentralen Überwachungssoftware) ※ Der Leistungsschalter mit Gesamtleckage. | ||
2. Schutzsystem | A. Übertemperaturschutzschalter der Heizung B. Übertemperaturschutzschalter des Luftbefeuchters C. Überstromschutzschalter der Heizung D. Überstromschutzschalter des Befeuchters E. Überstromschutz des Umlaufmotors F. Hochspannungsschutzschalter des Kompressors G. Überhitzungsschutzschalter des Kompressors H. Überstromschutzschalter des Kompressors I. Überspannungsmangelphase, gegenphasiger Schutzschalter J. Leitungsschutzschalter K. Leckage-Schalter L. Luftbefeuchter bei niedrigem Wasserstand M. Warnung bei niedrigem Wasserstand N. Isolationsschutz für Steuergeräusche O. Thyristor-Leistungsregler mit Nulldurchgang | ||
3. Alarm | Das Gerät läuft nicht mehr weiter und gibt einen akustischen Alarm aus, wenn der oben genannte Schutz erscheint. In der Zwischenzeit werden Fehler, Ursachen und Lösungen auf dem Bildschirm angezeigt. | ||
Ⅸ . Sonstiges Zubehör | |||
| Der Boden des Kastens kann durch das Design ersetzt werden, je nach Schwingungsrichtung (horizontal oder vertikal) für den Bodenwechsel, die Maschine mit vertikalem Vibrationsboden, horizontalem Vibrationsboden und Typ der Blindplatte 1 | ||
| Die Maschine kann automatisch anheben, je nach Höhe der Höhenverstellung der Vibrationsplattform | ||
| Die Vibration der Maschine kann zur relativen Position der horizontalen Vibrationsplattform bewegt werden. Der Vertikalvibrationstest kann den Testtank zur relativen Position der Vertikalvibrationsplattform bewegen. | ||
Ⅹ . Installation | |||
1. Stromversorgung | AC 3ψ4W 380V 50HZ (R-, S-, T-, N-Phase + Schutzleiter) (Spannungsschwankung ± 10%) | ||
2. Betriebstemperaturbereich | Stellen Sie sicher, dass der Umgebungstemperaturbereich des Betriebs 5〜35 beträgt | ||
3. Betriebsfeuchtigkeitsbereich | Stellen Sie sicher, dass der Luftfeuchtigkeitsbereich des Betriebs bei 10% bis 95% rF liegt | ||
4. erdungswiderstand | Erdungswiderstand weniger als 4Ω | ||
XI. Technische Dokumentation | |||
1.Technische Dokumentation | ※ Produktzertifikat * 1 ※ Bedienungsanleitung * 1 ※ Maintenance Manual * 1 ( Refrigeration & href = "http://cn.bing.com/dict/search?q=electric&FORM=BDVSP6" electric href = "http://cn.bing.com/dict/search?q = Schaltbild & FORM = BDVSP6 "Schaltplan href =" http://cn.bing.com/dict/search?q=diagram&FORM=BDVSP6 "(Diagramm) |
Prüfstandard
● GB-2423. 1-89 (IEC68-2-1) Test A: Test bei niedriger Temperatur
● GB-2423. 2-89 (IEC68-2-2) Test B: Test bei hoher Temperatur
● GJB360. 8-87 (MIL-STD. 202F) Lebensdauertest bei hohen Temperaturen
● GBJl50. 3 (MIL-STD-810D) Hochtemperaturtest
● GJBl50. 4 (MIL-STD-810D) Test bei niedriger Temperatur
● GB2423. 3-93 (IEC68-2-3) Test Ca: Test der konstanten Wärme
● GB2423. 4-93 (IEC68-2—30) Test Db: Alternativer Feuchtetest
● GJBl50. Feuchtes Hitzetest 9-93 (MIL-STD-810D)

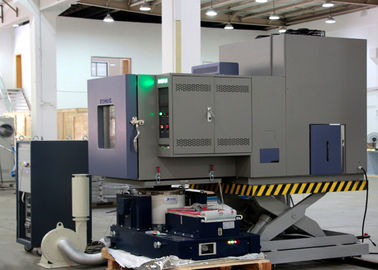

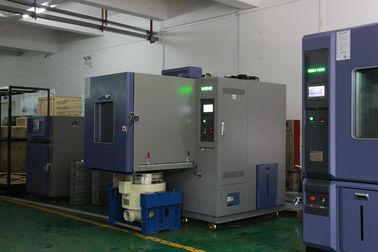

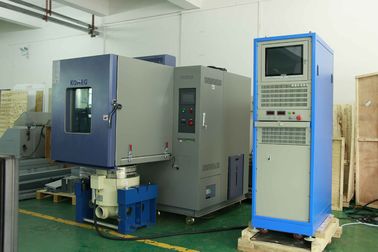

Fotos zeigen
Pre-Sales-Service
1.Anfrageunterstützung
2. beratung unterstützung.
3. Testunterstützung.
4.Besuchen begrüßt.
Verpackungsdetails
Wir verwenden für die Verpackung standardmäßige PP-Folien aus PP und Karton-Sperrholz.
Produkt kundendienst
Wenn Sie in Zukunft während des Testprozesses Probleme haben, versprechen wir Ihnen, dass wir dies tun werden
Sie erhalten innerhalb von 48 Stunden eine Antwort und innerhalb von 3 Arbeitstagen eine Lösung. Wir
kann Betrieb Video und Englisch Betrieb muanual anbieten. Wir können anbieten
Videokonferenz. Wenn Kunden Vor-Ort-Service benötigen, Transport und Reise
Die Kosten gehen zu Lasten des Kunden.
