Produktdetails:
Zahlung und Versand AGB:
|
Temperaturbereich: | -20℃~+150℃ | Luftfeuchtigkeit: | 20%R.H.~98%R.H |
---|---|---|---|
Erhitzen Sie oben Zeit: | -70℃~+100℃ (innerhalb Minute 60) | Ziehen Sie Groschen herunter: | +20℃~-80℃ (innerhalb Minute 80) |
Garantie: | 1 Jahr | Anwendung: | Prüfung, industriell |
Markieren: | Temperatur- und Feuchtigkeitskammer,Feuchtigkeit und temperaturgeregelte Kammer |

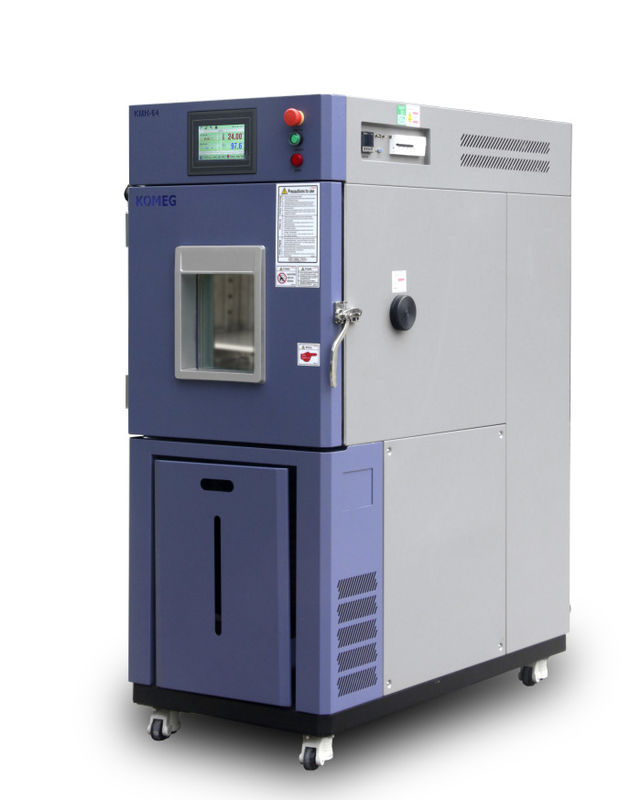

Intelligenter Autoteil-Labortemperatur-Feuchtigkeits-Kammer-hohe Präzisions-Test für Elektronik
Ⅰ. Produktübersicht | |||||||||||||||||||||||||||||||||||||||||||||
Fähig, eine breite Palette der schwierigen natürlichen Umwelt genau ist zu simulieren und für Zuverlässigkeit passend prüfen Sie in den Industrieprodukten. Erfüllen Sie Standardbedingungen GB5170.2.3.5.6-95 der Prüfungs- unter umgebungsbedingter Beanspruchungausrüstung und Prüfmethoden für die grundlegenden Parameter von elektrischen und elektronischen Produkten unter der Zustand der Feuchtigkeit, niedrige Temperatur, hohe Temperatur und konstante Hitze. |
|||||||||||||||||||||||||||||||||||||||||||||
Ⅱ. Anwendung | |||||||||||||||||||||||||||||||||||||||||||||
Anwendbar auf Klimaanpassungsfähigkeit und Zuverlässigkeitsprüfung in solchen Industrieunternehmen wie die Elektronik, elektrisch Gerät, Batterie, Plastik, Nahrung, Papierprodukt, Fahrzeug, Metall, Chemie, Baumaterial, Forschung Institution, Inspektions- und Quarantänebüro, Universität ETC…. |
|||||||||||||||||||||||||||||||||||||||||||||
Ⅲ. Eigenschaften | |||||||||||||||||||||||||||||||||||||||||||||
● GB-2423.1-89 (IEC68-2-1) Test A: Niedrige Temperatur-Test ● GB-2423.2-89 (IEC68-2-2) Test B: Test der hohen Temperatur ● GJB360.8-87 (MIL-STD.202F) Leben-Test hoher Temperatur ● GJBl50.3 (MIL-STD-810D) Test hoher Temperatur ● GJBl50.4 (MIL-STD-810D) niedrige Temperatur-Test ● GB2423.3-93 (IEC68-2-3) Test Ca: Konstanter Hitze-Test ● GB2423.4-93 (IEC68-2-30) Test-DB: Feuchter Hitze-Alternativtest ● GJBl50.9-93 (MIL-STD-810D) Feuchtigkeits-Hitze-Test |
|||||||||||||||||||||||||||||||||||||||||||||
Erhaltung 1.Energy |
Überbrückungsmodus, zum von Kälteleistung zu justieren, eine Konstante zu erzielen Temperatur und Feuchtigkeit effektiv |
||||||||||||||||||||||||||||||||||||||||||||
Operation 2.Easy |
※ Unter Verwendung der Firma besaß Touch Screen der Marke KOMEG KM-3166 LCD Prüfer mit der PID-Steuerparametereinstellung ※ Flexible Annäherung für Datenerfassung und Aufnahme |
||||||||||||||||||||||||||||||||||||||||||||
Zuverlässigkeit 3.High |
※ Schlüsselkomponenten werden importiert und stellen die Nutzungsdauer und die hohe Zuverlässigkeit sicher ※ Leistungsfähiger Separator, zum der Nutzungsdauer des Kompressors sicherzustellen |
||||||||||||||||||||||||||||||||||||||||||||
Ⅳ. Technische hauptsächlichparameter | |||||||||||||||||||||||||||||||||||||||||||||
1. Kammer | |||||||||||||||||||||||||||||||||||||||||||||
1,1 Arbeitsplatzvolumen | optional | ||||||||||||||||||||||||||||||||||||||||||||
1,2 Äußergröße | optional | ||||||||||||||||||||||||||||||||||||||||||||
2. Temperatur | |||||||||||||||||||||||||||||||||||||||||||||
2,3 Temperaturspanne | -20 | ℃ 150 | ||||||||||||||||||||||||||||||||||||||||||||
2,4 Temp-Abweichung | ±2.0℃ | ||||||||||||||||||||||||||||||||||||||||||||
2,5 Temp-Beständigkeit | ±0.5℃ | ||||||||||||||||||||||||||||||||||||||||||||
2,6 Temp-Einheitlichkeit | ±2.0℃ | ||||||||||||||||||||||||||||||||||||||||||||
3. Feuchtigkeit | |||||||||||||||||||||||||||||||||||||||||||||
3,1 Feuchtebereich | 20%R.H.~98%R.H | ||||||||||||||||||||||||||||||||||||||||||||
3,2 Regelbereich | |||||||||||||||||||||||||||||||||||||||||||||
3,3 Feuchtigkeitsabweichung |
±3.0%RH (>75%RH) ±5.0%RH (≤75%RH) |
||||||||||||||||||||||||||||||||||||||||||||
3,4 Feuchtigkeitseinheitlichkeit | 3.0%RH (Nulllast) | ||||||||||||||||||||||||||||||||||||||||||||
3,5 Feuchtigkeitsbeständigkeit | ±2.0%RH | ||||||||||||||||||||||||||||||||||||||||||||
Ⅴ. Kammer-Struktur | |||||||||||||||||||||||||||||||||||||||||||||
Gesamtstruktur und Kammer wurden aus drei Teilen als unten verfasst. Isolierungskasten, unterschiedliche Kühlgeräte und elektrischer Schaltschrank. |
|||||||||||||||||||||||||||||||||||||||||||||
Kasten 1.Insulation |
※ Wandmaterial: hochwertiger Kohlenstoffstahl mit statischem Farbspray ※ inneres Wandmaterial: SUS304 # Mattedelstahlplatte ※ Isoliermaterialien: steife Polyurethanschaumdämmschicht + -glasfaser. |
||||||||||||||||||||||||||||||||||||||||||||
2.Door |
Heizdraht war an den Türrahmen installiert, um Kondensation am Tief zu verhindern Temperaturen. |
||||||||||||||||||||||||||||||||||||||||||||
Fenster 3.Observation | Mit Beobachtungsfenster verhindern multi-hohle elektrische Isolierung beschichtetes Glas Kondensation effektiv | ||||||||||||||||||||||||||||||||||||||||||||
Hafen 4.Cable | Φ50mm*2 gelegen auf beiden Seiten (each*1) mit Gummistopfen und Plastikabdeckung | ||||||||||||||||||||||||||||||||||||||||||||
Gerät 5.Lighting | 11W/AC220V *1 gelegen auf Beobachtungsfenster | ||||||||||||||||||||||||||||||||||||||||||||
Loch des Ausgangs 6.Water | Verfügbar für Abfluss das Kondensatwasser | ||||||||||||||||||||||||||||||||||||||||||||
Halter 7.Sample | Zwei Schichten des Edelstahlbeispielhalters. | ||||||||||||||||||||||||||||||||||||||||||||
Gießmaschinen 8.Mobile | Mobile Gießmaschinen *4 mit Fußschalen | ||||||||||||||||||||||||||||||||||||||||||||
Schaltkasten 9.Electric | Gesamtleistungsleistungsschalter, Übertemperaturschutz. | ||||||||||||||||||||||||||||||||||||||||||||
10. Wasserversorgungssystem | Automatische Versorgung der Wasserpumpe | ||||||||||||||||||||||||||||||||||||||||||||
Ⅵ. Klimaanlage | |||||||||||||||||||||||||||||||||||||||||||||
1. Steuermodus |
Zwangsbelüftungsschleifen entwerfen, Balancentemperatur u. Luftfeuchteregelung System (BTHC). |
||||||||||||||||||||||||||||||||||||||||||||
2. Klimaanlagengerät |
Höchst-angebrachter Diffusor, zum von Einheitlichkeit der Temperatur und der Feuchtigkeit sicherzustellen Zentrifugaler Ventilator des Längsachsen, Verdampfer, Heizungen, Befeuchter war installiert auf Klimaanlagenkasten |
||||||||||||||||||||||||||||||||||||||||||||
3. Heizung |
Elektrische Heizungen des Qualitätsnickelchromlegierungsdrahtes, Berührungsfreier Steuermodus (SRR). |
||||||||||||||||||||||||||||||||||||||||||||
4. Abkühlen |
Luftaluminiumwärmetauscher des kupfernen Rohrs des Sinuswellenmusters gerippter (luftgekühlt) |
||||||||||||||||||||||||||||||||||||||||||||
5. Wasserversorgung | Innerer Wasserversorgungsmodus | ||||||||||||||||||||||||||||||||||||||||||||
6. Befeuchter |
Erhitzte Befeuchtung des Beckens Edelstahl umhüllte Heizung Heizungssteuerung: berührungsfreier Zeitraum, wie Pulsbreitenmodulation, SSR (Halbleiterrelais) Wasseraussteuerungsgeräte, anti-trockene Einheitsheizung |
||||||||||||||||||||||||||||||||||||||||||||
7. Kompressor | Tecumseh-Marke Kompressor | ||||||||||||||||||||||||||||||||||||||||||||
8. Drosselndes Gerät |
Thermische Expansion Ventil u. Kapillare
|
||||||||||||||||||||||||||||||||||||||||||||
9. Kühlmittel | Umweltfreundliche Temperaturstufe R404a des Kühlmittels | ||||||||||||||||||||||||||||||||||||||||||||
10. Teile und seine Marke
|
|
||||||||||||||||||||||||||||||||||||||||||||
11. Kältetechnik |
※ Stickstoffschweißen, zweistufige DrehschaufelVakuumpumpe, stellen das sicher das interne Kühlsystem sauber und zuverlässig. ※ Wasserbehälter gelegen an der Unterseite des Kompressors, um Kondensat sicherzustellen wässern Sie Abfluss durch Rohr frei an der Rückseite der Kammer. |
||||||||||||||||||||||||||||||||||||||||||||
Ⅶ, Kontrollsystem | |||||||||||||||||||||||||||||||||||||||||||||
1. Kurvenaufnahmefunktion | Pt100 | ||||||||||||||||||||||||||||||||||||||||||||
2. Prüfer |
KOMEG-Marke KM-3166 LCD Touch Screen Prüfer mit PID-Steuerung Parametereinstellung
|
||||||||||||||||||||||||||||||||||||||||||||
3. Anzeige |
Temperatur und tatsächlicher (PV) Wert Feuchtigkeitseinstellungen (SV) können sein direkt angezeigt, Ausführung des Programms kann Zahlen, die Paragraphen anzeigen und bleiben Zeit und Zyklen, Laufzeitanzeige, Programmredigieren und grafische Kurvenanzeige, Örtlich festgelegte oder Programmoperations-Statusanzeige, 7-inch TFT Bildschirm. |
||||||||||||||||||||||||||||||||||||||||||||
4. Entschließung | Temperatur: + 0,01 ℃; Feuchtigkeit: + 0,1%; Zeit: 1min | ||||||||||||||||||||||||||||||||||||||||||||
5. Einstellbereich |
Temperatur kann justiert werden basierte auf dem Arbeitstemp der Ausrüstung (das obere Grenze-+5 ℃, das unterere Grenze -5 ℃) |
||||||||||||||||||||||||||||||||||||||||||||
6. Abspielmodus | programmierbarer Betrieb, konstanter Betrieb und Anmeldungsstiefel | ||||||||||||||||||||||||||||||||||||||||||||
7. Einstellungsmodus | Notenmodusinput | ||||||||||||||||||||||||||||||||||||||||||||
Schnittstelle 8.Communication |
Datenerfassung, wenn Sie an einen Computer angeschlossen werden Kann als Überwachung und Fernsteuerung verwendet werden, Mehrfachverbindungsstelle bearbeitet die verfügbare Synchronisierungssteuerung maschinell. |
||||||||||||||||||||||||||||||||||||||||||||
9. U-Plattenspeicherkarte | 1G-8G verfügbar | ||||||||||||||||||||||||||||||||||||||||||||
10. Datenerfassung |
RAM mit Batterieschutzeinstellungen, Daten kann gerettet werden, Maximum Gedächtnisspeicher der historischen Daten ist 90 Tage (wenn die Abtastzeit 1min ist) |
||||||||||||||||||||||||||||||||||||||||||||
11.Power weg vom Gedächtnis | Energiewiederaufnahmemodus kann als Heißstart, Kaltstart und Halt eingestellt werden. | ||||||||||||||||||||||||||||||||||||||||||||
12. Voreingestellte Funktion |
Stiefelzeit kann frei automatisch eingestellt werden und Maschinenläufe beim Drehen auf Energie |
||||||||||||||||||||||||||||||||||||||||||||
Umwelt 13.Software | Windows 2000 oder Windows XP | ||||||||||||||||||||||||||||||||||||||||||||
14. Network Connection | Kann an Ethernet, Fernsteuerungsfunktion, Datenerfassung angeschlossen werden, kann mehrfache Maschinen gleichzeitig steuern. | ||||||||||||||||||||||||||||||||||||||||||||
15. Funktion |
Bemängeln Sie die Warnung und Ursachen, die Aufforderungen, Energieschutz, der Temperaturschutz der untereren Grenze, Timer-Funktion behandeln (automatischer Anfang und automatisch stoppen Sie Betrieb), selbst-Diagnosefunktion. |
||||||||||||||||||||||||||||||||||||||||||||
Ⅷ. Elektrisches Kontrollsystem | |||||||||||||||||||||||||||||||||||||||||||||
1. Netzverteilung Schaltschrank |
※ Ventilator ※ Schalttafel ※ Exemplare am Ende ※ RS-485 körperliche Schnittstelle (wenn Kauf zentralisiert, Software überwachend) ※ Der Gesamtleistungsdurchsickernleistungsschalter. |
||||||||||||||||||||||||||||||||||||||||||||
2. Teile und seine Marke
|
Anmerkung: Zwei aufgelistete Wahlen ist zum abwechselnden Wahl- und Aushilfszweck |
||||||||||||||||||||||||||||||||||||||||||||
3. Schutzsystem |
3,1 Kühlsystem: ※ Kompressor-Überdruckschutz ※ Kompressormotorüberhitzungsschutz ※ Kompressormotor über gegenwärtigem Schutz ※ Kondensator-Fanüberhitzungsschutz
3,2 Labor ※ Justierbarer Übertemperaturschutz --- über Temperaturschutzmodus 1 ※ Testraum-Temperatursicherung --- über Temperaturschutzmodus 2 ※ Klimaanlagen-Kanalgrenze über Temperatur --- über Temperaturschutzmodus 3 ※ Prüfer eingestellt über Temperaturabschaltungswarnung --- über Temperaturschutzmodus 4 ※ Ventilatormotorüberhitzung.
3,3 anderes ※ Der GesamtleistungsPhasenfolge- und Phasenverlustschutz; ※ Durchsickernschutz; ※ Lastskurzschlusssicherung. |
||||||||||||||||||||||||||||||||||||||||||||
4. Warnung |
Ausrüstung hört auf zu laufen und sendet akustisches Signal wenn das oben genannte Schutz erscheint, unterdessen sind Störung, Ursachen und Lösungen angezeigt auf dem Schirm. |
||||||||||||||||||||||||||||||||||||||||||||
Ⅸ. Installation | |||||||||||||||||||||||||||||||||||||||||||||
1. Energie
|
※ AC380V±10%, 50Hz±1Hz, 3 Phase 4 verdrahtet +Ground-Drähte ※ Stromkabel wird an den Luftschalter im Schaltkasten angeschlossen ※ Gesamtleistung ~8 Kilowatt, 10A; ※ Spannung die Erlaubnis gehabt: Wechselstrom (1±10%) 380V ※ Frequenz die Erlaubnis gehabt: (1±1%) 50Hz ※ Widerstand der Erdung kleiner als 4Ω TN-S Modus oder TT-Modus für Stromversorgung ※ Muss mit einer unabhängigen und privaten Luft oder einem Netzschalter ausgerüstet werden verwendet durch nur dieses Gerät.
|
||||||||||||||||||||||||||||||||||||||||||||
2. Wasserversorgung |
※ Befeuchtungswasser: maximaler Verbrauch des Wassers oder deionizer Wassers: 7L / h ※, wenn es RO-Systeme, Wasserversorgungsbedarf verwendet, sind Wasserdruck 0.2MPa, Rohrlinie DN10 Maximaler Verbrauch: 7L/H.-Wasserstrom |
||||||||||||||||||||||||||||||||||||||||||||
Umwelt 3.Surrounding | 5 | 35℃, Humidity≤85%R.H | ||||||||||||||||||||||||||||||||||||||||||||
4. Luftqualität | Keine hohen Konzentrationen des Staubes oder der Schadgase | ||||||||||||||||||||||||||||||||||||||||||||
Umwelt 5.Installation |
※ Abstand von der Wand zu den Seiten und zur Rückseite der Kammer mehr als 800mm, zur Front mehr als 1500mm. Stellen Sie unabhängige Energie zur Verfügung Verteilungsschaltanlage und Befeuchtungskondensatabflüsse und External Energieverbindungsstückgerät ist notwendig ※ Bodenhöhe, gut-gelüftet, nicht brennbar, explosiv, Schadgase und Staub ※ Nicht starke elektromagnetische Strahlung in der Nähe ※ Mit Bodenabfluß (weniger als 2 Meter vom Kühlgerät) ※ Ort-Bodentragfähigkeit: nicht weniger than800kg/m2 ausreichender Raum ※ Urlaubs für Wartung |
||||||||||||||||||||||||||||||||||||||||||||
6. Erdung |
Erdung Widerstand weniger als 4Ω, Erdungsbolzen gelegen an Basis des Kabinetts. |
||||||||||||||||||||||||||||||||||||||||||||
7. Entwässerung | Ablaufloch installiert an der Basis der Wohnung | ||||||||||||||||||||||||||||||||||||||||||||
8. Kabelanschluss |
φ50, φ80, φ100, φ120mm-Kabelanschluss, Standort und Zahl können sein besonders angefertigt entsprechend Benutzeranforderungen wenn Kammerkörperstruktur gewährt. |
||||||||||||||||||||||||||||||||||||||||||||
9. Ausrüstungsspeicher |
※, wenn das Gerät nicht funktioniert, die umgebende Temperatur sollte sein instand gehalten innerhalb 0 | ℃ 45 ※, wenn die umgebende Temperatur unterhalb 0 ℃ ist, das Wasser, das herein bleibt das Gerät sollte abgelassen sein, um die einfrierenden Wasserleitungen zu vermeiden und gebrochen sein |
||||||||||||||||||||||||||||||||||||||||||||
Überwachung 10.Centralized |
Für Direktübertragung benötigt zentralisierte Überwachung, einen anderen PC (Windows 2000/XP Betriebssysteme, COM tragen und ein USB-Port); Ausgerüstet mit Konverter RS-485/RS-232 und ein Übertragungskabel 25m. |
||||||||||||||||||||||||||||||||||||||||||||
Ⅹ. Technische Dokumentation | |||||||||||||||||||||||||||||||||||||||||||||
Dokumentation 1.Technical |
※ Operation Manual*1 |
||||||||||||||||||||||||||||||||||||||||||||
