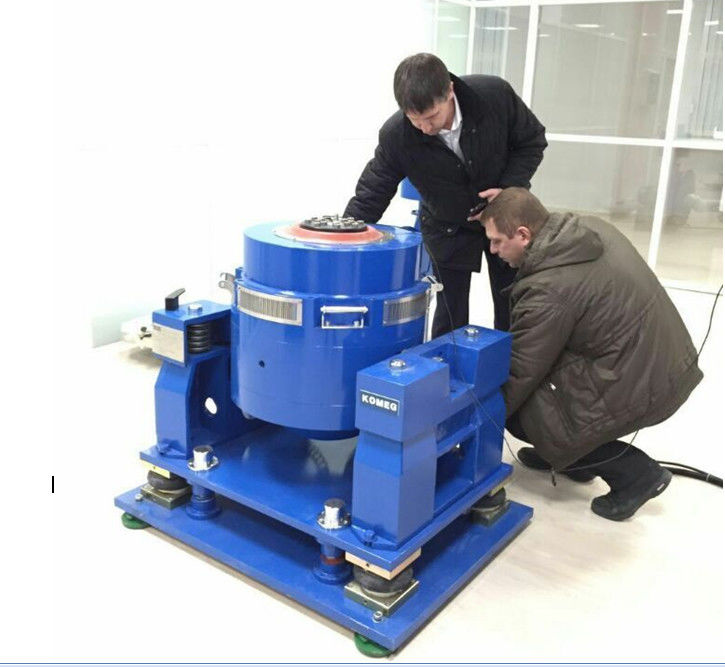

Hohe Präzisions-klimatische Prüfungs-System-Temperatur-Feuchtigkeit und Erschütterung drei integriert
Anwendungen
Diese Ausrüstung stimmte mit dem nationalen Standard, fähig, speziellen Prüfungsanforderungen gerecht zu werden überein, wird weit die elektronischen und elektrischen Produkte, die Automobilteile, die Elemente und die Materialien durch hohe niedrige konstante Temperatur, Temperaturwechsel, Schock, feuchte Umweltsimulationszuverlässigkeitsprüfung der Hitzeerschütterung usw. kombinierte beantragt.
Schwingtischkonfiguration
Elektrisches Vibrationssystem der Luftkühlungs-Reihe
Elektrisches Kühlsystem der Wassererkühlungs-Reihe
Gelegentlicher Erschütterungsprüfer Digital
Digital-Sinuserschütterungsprüfer
Bewegliche Methode
Hohe Testkammer der niedrigen Temperatur (feuchte Hitze) mit Laufschiene
Passen Sie mit Schwingtisch über bewegliche hohe Testkammer der niedrigen Temperatur (feuchte Brustwarze) auf Laufschiene zusammen
Schwingtisch mit Laufschiene
Passen Sie mit hoher Testkammer der niedrigen Temperatur (feuchte Brustwarze) über den Schwingtisch zusammen, der Laufschiene weitergeht.
Verbindungs-Methode
Adopt Verbindungswellen-Verbindungsmethode (Match mit vertikaler Erschütterung)
Schwingtisch kommen in die Kammer über Verbindungswelle, Match mit der Testkammer, kombinierte Prüfungseffekte zu erreichen.
Vertikale, horizontale kombinierte Erschütterung, kann Entwurf besonders anfertigen
| Elektrisches Kontrollsystem |
|
| Bedienfeld |
a. Notausschalter
b. Netzschalter
c. Über Temperaturschutzgerät
d. RS-485 oder RS 232-Schnittstelle
|
| Sicherheitsschutzgerät |
Übertemperaturschutz A. Sample
Brand B. Empty verhindern Schutzschalter
Überlastschutz C. Motor
Hochdruckschutzschalter D. Compressor
E. Compressor über Temperaturschutz switchF.
Kompressorüberstrom-Schutzschalter F.Compressor-Überstrom-Schutzschalter
Rückseitenphasen-Schutzschalter G. Overvoltage
H. Kein Sicherungsschalter
I. Unterbrecher
|
| Alarmanzeige |
Wenn der oben genannte Schutz, das Gerät Laufen und Ton- und Lichtwarnung aufhört, gleichzeitig in der Prüferanzeigen-Fehlersuche und seine Ursachen und Lösungen. |
| Installationsumwelt |
|
| Stromversorgung |
Wechselstrom 3 ψ4W 380V 50Hz (R.S.T.N-Erdung) (Spannung fluctuation≦±10%) |
Umgeben
Umwelt |
Ensure Klimatemperaturspanne laufen lassend: 5 〜 35℃
|
| Grundschutz |
Grundwiderstand ≦4Ω |
| P.S. |
1. Rüsten Sie bitte die oben genannte Energie aus, die zum Anschlusskasten der Maschine verlangt wird
steuern Sie; Benutzer muss einen NO-sicherungsschalter für die Maschine ausschließlich vorbereiten.
2. Bestätigen Sie bitte, ob sie die Tür kommen oder auf Aufzüge zugreifen kann. |
| |
Angebot 3.This ist für den Preis nur der Maschine und umfasst nicht die Kosten des Netzanschlusskabels, des Wasserturms und der friedlichen Kosten |
Vibrationssystem
| Ⅰ. Überblick |
| Die technischen Indikatoren der Erschütterungstestkammer treffen die Anforderungen von „technischen Zuständen elektrischen Rüttelpults“ GBs/T 13310-91 und das Unternehmen Standardq/320502SN001-2002 „DV, DC-Reihe des elektrischen Erschütterungstestsystems“. |
| Ⅱ. Spezifikation |
| Technische Spezifikation des Systems |
| Aufregende Kraft |
Sünde: 19600N (2000kg.f)
Gelegentlich: 19600N (2000kg.f)
|
| Frequenzbereich |
Vertikal Tabelle: 2Hz~3000Hz |
| Bewertete Beschleunigung |
980m/s2100g (keine Last) |
| Nenndrehzahl |
2m/s |
| Bewertete Verschiebung |
51mm (pp.) |
| Höchstlast |
300kg |
| Gleichwertige Masse von beweglichen Teilen |
Vertikal Tabelle: 20kg |
| Energie |
Wechselstrom 3ψ4W 380V±10% |
| Technische hauptsächlichspezifikation |
| Spitzenleistung |
20kVA |
| Ausgangsspannung |
100V |
| Eingangswiderstand |
≥15kΩ |
| Signal zur Rauschzahl |
≥60dB |
| Klirren (Widerstandlast) |
<1.0% |
| AusgangsspannungsMessfehler |
≤5% |
| Ausgangsstrom |
Zur Zunahme des Schrittes 150A bis zu 6000A |
| Kühlverfahren |
Druckluftabkühlen |
| Eingangssignalspannung |
≤1.5Rms |
| Ausgangsstrom-Scheitelfaktor |
≥3 |
| DC-Stabilität |
Der nullantrieb des Ausgangsanschlusses ist nicht größer als 30mv/8h |
| Frequenzbereich |
5-3500Hz: ±3dB-Mittelfrequenzgewinn: ≥80 |
| DC-/ACumwandlungs-Leistungsfähigkeit |
>90% |
| Lastseigentum |
Widerstrebendes, kapazitives, vernünftiges willkürliches |
| Stromunausgeglichenheit der parallelen Maschine |
≤2.8% |
| Durchschnittliche störungsfreie Arbeitsstunden |
Stunden >3500 |
| Energie |
Phase 50Hz Wechselstroms 3 |
Eigenschaften
perfekter externer Entwurf der hohen Präzision 1.With, extern mit dem doppelte Seiten kaltgewalzten elektrostatischen Energiemischgut der Platte, intern mit beständigem Edelstahl der hohen Temperatur des SUS #304.
Material 2.Insulation nehmen schäumendes thermisches Isoliermaterial feuerbeständigen hochfesten PU-Polyurethans an.
3.More als 20% Energieeinsparung wird u. dank die Einführung von Japan u. von deutscher moderner Kühlschranksteuerungstechnik erzielt.
Stromkreiskomponenten des Systems 4.Control und des Steuer werden mit berühmter Marke eingeführt.
